Sobreimprimir y calar en imprenta

La impresión en litografía offset utiliza cuatro tintas transparentes (en colores cian, magenta, amarillo y negro, a los que llamamos "colores primarios" de cuatricromía) para cada una de las cuales se prepara en la fase de preimpresión una plancha sobre la que se reflejan, de diversos modos, las zonas que hay que imprimir.
Los colores originales se reconstruyen después en la fase de impresión, cuando se imprimen las partes marcadas de cada plancha con su tinta respectiva. Este procedimiento se llama "imprimir por separaciones (de color)" y cada plancha refleja una separación distinta.



Todos los colores finales obtenidos de este modo son llamados "colores (compuestos) de cuatricromía" o "colores de proceso". Para conseguir estos colores de cuatricromía, las tintas se van sobreimprimiendo (es decir: se imprime una tinta encima de donde se ha impreso ya otra). Así, por ejemplo, el verde se consigue sobreimprimiendo cantidades de amarillo con otras de cian.



Pero, si lo que se busca no es imprimir un color verde sino, por ejemplo, imprimir un círculo en cian como se ve arriba, antes de imprimir es necesario quitar, extraer o, como se dice en jerga de artes gráficas, "calar" (knockout), la parte en la que queremos impedir la impresión del amarillo.

La sobreimpresión tiene un sentido intuitivo sólo si se aplica a cada una de las tintas, es decir a los colores primarios de cuatricromía (cian, magenta, amarillo y negro), de un dispositivo de impresión que separa físicamente los colores, lo que ocurre precisamente con las máquinas offset.

La sobreimpresión de dos colores compuestos de cuatricromía (cada uno de ellos formado a su vez por dos colores primarios de cuatricromía) no tiene un significado tan intuitivo y usualmente en offset no se puede hacer si no es imprimiendo la página una vez, cambiando las planchas y dando una seguna pasada a la misma página.

Además de las tintas cian, magenta, amarilla y negra, una máquina offset puede utilizar además una o más tintas especiales (que dan origen a los colores directos). Estas tintas sí pueden sobreimprimir (entre sí y con colores de cuatricromía).

El modelo de imagen PostScript y PDF
PostScript es un lenguaje de programación basado en un modelo de imagen (imaging model) opaco. Un fichero PostScript es un programa que debe ser interpretado (es decir: Ejecutado) en el RIP.

Eso quiere decir que en PostScript todos los objetos tienen un color y que cada objeto cubre por completo los objetos que pueda haber debajo suyo. En otras palabras: Cualquier instrucción de trazar un objeto lo hace en modo "opaco", no transparente (sí lo sería si los colores subyacentes sí aparecieran).

PDF es un formato de fichero en el que se adoptó el mismo modelo de imagen hasta su versión 1.3 (ésta incluida). A partir de la versión 1.4, se adoptó un modelo de imagen transparente, en el que el último objeto dibujado puede dejar entrever en diferentes cantidades (de todo a nada) los objetos colocados debajo.

Un fichero PDF contiene los resultados de la ejecución de un fichero PostScript, escrito en un lenguaje muy similar al PostScript (pero no de programación).

La separación de colores en PostScript
Para simplificar esta página web, sólo hablaré de colores de cuatricromía (es decir: De aquellos definidos en el espacio de color "/DeviceCMYK") más colores directos (es decir: Los definidos en el espacio de color "/Separation").

Hay que tener mucho cuidado con no confundir los conceptos que intervienen al hablar de separaciones y sobreimpresión, que son:

1.-Tinta
.Tintas primarias: (o de cuatricromía o de proceso) Son siempre cuatro, identificadas con los nombres cian (Cyan), Magenta (Magenta), amarillo (Yellow) y negro (Black). Siempre están presentes.
.Tintas directas: Son tintas identificadas con un nombre propio (como "AdobeGreen"). Si los nombres fueran Cyan, Magenta, Amarillo o Cian se trataría en realidad de un color primario. Pueden no estar presentes.

2.-Separación
Es una imagen monocromática (es decir: De niveles de grises) que refleja la contribución de una tinta concreta a la imagen final. Hay una por cada tinta (conceptualmente tinta = separación).

.Separaciones primarias: (o de cuatricromía o de proceso) Las relaccionadas con las tintas primarias.
.Separaciones de colores directos: Las relacionadas con cualquier una tinta directa.

3.-Plancha
Una por cada separación (conceptualmente separación = plancha).
.Color

4.-De cuatricromía:
.Compuestos de cuatricromía: (o de proceso) se especifican mediante porcentajes de las cuatro tintas primarias; por ejemplo 10C 0M 0Y 5K, que se sobreimprimen.
.Los cuatro colores primarios: Se corresponden cada uno de ellos con una única tinta primaria: Cian (100C 0M 0Y 0K), magenta (0C 100M 0Y 0K), amarillo (0C 0M 100Y 0K), negro (0C 0M 0Y 100K) (conceptualmente color primario = tinta primaria).
.Directos: Se especifican con porcentajes de colores directos; por ejemplo 30% AdobeGreen.

5.-Espacio de color
.Es decir las especificaciones de las tintas en función de las cuales se define un color y también el conjunto de todos los colores definidos de este modo.
.El espacio "/DeviceCMYK" que siempre está presente. Es el espacio de todos los colores de cuatricromía.
.Se basa exactamente sobre las cuatro tintas primarias.
.Un color en este espacio se define con cuatro porcentajes.
.Opcionalmente puede existir uno o más espacios "/Separation". Cada uno de ellos constituye un esacio por su propia cuenta.

Un espacio de este tipo se basa exactamente sobre una sóla tinta directa.
Un color en este espacio de color se define con un sólo porcentaje.

Inicialmente ninguna separación contribuye; es decir: Están vacías. La preparación de cada separación (sea o no primaria) se hace aplicando al área afectada la contribución correspondiente de forma monocromática y opaca (eso es lo natural en PostScript) en una cantidad (de 0 a 100%) que viene indicada en la composición por tintas del color.

La preparación de las separaciones on-host debe hacerse según la note técnica de Adobe 5.044 Convenciones en las separación de color (technote Adobe 5044, Color Separation Conventions. Su primera versión es de 1989 y la definitiva es de 1996).

La expresión separaciones on-host significa que la separación la hace una aplicación (separación estilo Nivel 1: Level 1-style separation) en contraste con la separación en el RIP (in-RIP, separación estilo Nivel 2: Level 2-style separation).

Imprimir sin Sobreimpresión
En lenguaje PostScript, la sobreimpresión la controla el operador setoverprint, anticipado en la mencionada nota técnica 5.044 y presente oficialmente en las especificaciones del Nivel 2 del Lenguaje PostScript (de 1991). Los valores de ese operador pueden ser verdadero (True) o falso (False).
Si para una zona se ha determinado el valor del operador setoverprint como falso, no debe haber sobreimpresión. El objeto afectado debería imprimirse calando (es decir: Sin nada visible debajo).

La Impresión de un area de color compuesto de cuatricromía tiene estos efectos:

.Se eliminan (calan) todas las separaciones de otros espacios de color; es decir: De las separaciones que no son CMYK (colores directos).
.La marca como opaco sobre cualquier separación CMYK de la contribución de correspondiente tinta.
impresión de una zona de color directo tiene estos efectos:
.El calado (eliminación) de todas las separaciones de los otros espacios de color (entre las que se hayan las separaciones CMYK).
.La marca como opaco en la propia separación de la contribución que hace la tinta.
Esta regla se aplica con la convención (llamada full overprint) de que si la contribución que hace la tinta que se va a imprimir es 0%, se marca en la separación correspondiente una cantidad 0 de tinta, lo que tiene por efecto la cancelación de lo que pudiera haber.

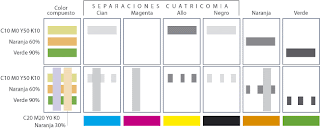

Más abajo, se ve un ejemplo en cuatro separaciones de cuatricromía y dos separaciones de colores directas. La imagen se compone en principio de tres rectángulos horizontales, uno de cuatricromía y dos de colores directos distintos.

Arriba a la izquierda está el resultado final en color compuesto. A la derecha se ven las respectivas separaciones. En la fila inferior se puede ver que sucede si añadimos dos rectángulos verticales que no sobreimprimen (es decir, setoverprint = false).

El primer rectáncgulo vertical es un color compuesto de cuatricromía y, según las reglas, es opaco sobre todas las separaciones de cuatricromía y cala sobre las separaciones de color directo.
El segundo rectángulo vertical es un color directo y, según las reglas, cala sobre todas las separaciones excepto las suya propia, donde va marcado como opaco.


Separaciones sin Sobreimpresión


Nota: Las reglas anteriormente indicadas se pueden expresar con otras palabras. Olaf Drümmer, por ejemplo lo explica así: "Se hace el calado de todas las separaciones y después se aplican las contribuciones a las separaciones correspondientes". Eso es correcto, pero no evidencia la diferencia que existe entre el verdadero calado (knockout) y la marca de una aportación 0%. Son cosas distintas aunque lleguen a un mismo resultado. Y esto es, como veremos, una cuestión crucial.

Reventado (Trapping)
En imprenta, aplicar reventados (trapping) es ajustar cómo imprimen los colores de las diferentes planchas para corregir los defectos visuales que producirán los inevitables pequeños fallos en el registro de las planchas al imprimir.



Lo usual es que ampliar un poco los bordes de los colores más claros para que sobreimpriman un poco sobre los colores más oscuros.hay dos clases de reventado.



Cuando un elemento oscuro está sobre un fondo claro, se amplia el color del fondo claro, que 'entra' en el objeto oscuro. Ese es un reventado positivo (choke trapping).



Cuando un elemento claro está sobre un fondo oscuro, se amplia el color del objeto claro, que 'rebosa' hacia el fondo oscuro. Ese es un reventado negativo (spread trapping)

Registro (Registration, Register): El registro es la superposición exacta de los distintas planchas en un proceso de impresión. Usualmente cada plancha corresponde a un color, por lo que la "falta de registro" es perceptible como un fallo en la superposición de los colores. Para que las planchas o fotolitos no estén "fuera de registro" se añaden unas marcas especiales llamadas "cruces de registro" que facilitan su colocación y comprobación exacta.



En cada proceso de impresión hay un pequeño margen de tolerancia en el registro que se soluciona mediante el reventado (trapping). Cada proceso tiene su margen de tolerancia particular de lo que se considera aceptable, aunque el regisro exacto es el ideal.

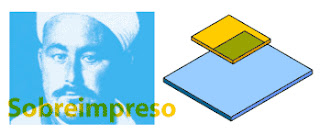

Sobreimprimir (To overprint): Imprimir una tinta encima de otra. Es decir, imprimir los colores de todos los elementos sin tener en cuenta los colores que puedan tener elementos que haya debajo, sumando así los valores de todos ellos donde coincidan.



Sobreimpreimir una letras amarillas, por ejemplo, sobre un fondo cian quiere decir que se imprimirán ambas planchas y que el resultado será unas letras verdes (cian + amarillo) sobre un fondo azulado.
Un sinónimo de 'sobreimprimir' es 'pisar' (por ejemplo: 'la fotografía pisa sobre el fondo'). El procedimiento contrario es 'calar'.

El tipómetro

Unidades Fundamentales

Actualmente se usan dos sistemas de medidas tipográficas, además del sistema métrico decimal, que poco a poco se va introduciendo.

El europeo se basa en:
El punto de Didot, que mide 0,376 mm.
El Cícero, formado por 12 puntos de Didot, que mide 4, 512 mm.

El sistema anglosajón tiene como unidades:
El punto de Pica, que mide 0,351 mm.
La Pica, formada por 12 puntos de Pica, que mide 4,217 mm.

Como se aprecia, la conversión de unas unidades a otras es incómoda, y lo normal es que nadie las realice en los talleres. Se usan unas u otras, pero rara vez se convierten entre sí. Normalmente, los Cíceros y las Picas vienen en unas regletas, llamadas tipómetros, que en ocasiones pueden simultanear ambos sistemas, el anglosajón y el europeo.



La particularidad del tipómetro es el gran número de escaletas que suele contener y que son de gran utilidad. Cada escaleta corresponde a un cuerpo o a una interlínea, cuando los bloques de líneas se separan por espacios en blanco. Las escaletas más frecuentes son las de 6, 7, 8, 9, 10, 11 y 12 puntos. Mediante la combinación de ellas se puede medir una amplia gama de tipos tradicionales, ya que 3 líneas de la regleta del 6, por ejemplo, ocupan el mismo espacio que una del 18, por lo que sirve para este cuerpo; y dos del 7 hacen una del 14. Para lo que no sirve el tipómetro es para medir los cuerpos modernos que permite el ordenador, formados incluso por fracciones de punto.

Problemas en el uso de las Unidades

Los problemas de comprensión que presenta la tipometría son mínimos conceptualmente hablando, pero sí se dan algunos a nivel práctico. Enumeramos algunos:

El tipómetro no sirve para medir letras, sólo mide el cuerpo tipográfico. No hay manera de tomar el tipómetro, ajustar el cero sobre la parte superior de una "L", por ejemplo, y tratar de medir su altura, porque ésta no representa topográficamente nada. Habría que tomar el cuerpo de plomo en que la "L" estaba grabada y medir el alto de la cara, con zonas no impresoras o de blanco incluidas.

Siempre hay que considerar la interlínea de manera independiente.
En la época clásica de la tipografía, era corriente que entre las líneas de texto se metieran regletas bajas de plomo para abrir blancos entre las letras. Hoy en día aún es más frecuente hacerlo, ya que los programas de tratamiento de texto lo hacen con suma facilidad.

Es frecuente medir en dos o tres sistemas al mismo tiempo.
Es muy posible que, en un momento dado, no sepamos si estamos midiendo en sistema europeo o anglosajón. A veces sólo depende de quien sea el fabricante de la máquina o de la aplicación que estemos usando. De manera que si abrimos dos aplicaciones al mismo tiempo, y son de distinto fabricante, podemos encontrarnos con algunas sorpresas.

Se usa el concepto de "punto" de manera simbólica.
A veces también puede suceder que se nos hable de cuerpo de la letra y se dé una medida en "puntos" que no se corresponde con ningún sistema conocido. Esto sucede con frecuencia en procesadores de imágenes que también contienen herramientas de texto. Se usa el nombre cuerpo y el tamaño en puntos nada más que para ofrecer al usuario un valor relativo entre los tamaños.


Tipómetro: indicador de cuerpos


Tipómetro: grosor de filetes

El Color

"El color es muy importante para el hombre. Nos solemos sentir cómodos cuando estamos rodeados de colores que nos resultan agradables y nos irritamos con los que nos resultan desagradables. Usamos códigos de colores como en los semáforos y nos identificamos con los colores de nuestras banderas."

La percepción del color implica que nos lleguen ondas luminosas a los ojos, donde se convierten en impulsos nerviosos que se envían al cerebro para que sean interpretados y nos produzcan la sensación del color.

Existen personas que tienen dificultades para diferenciar algunos colores debido a defectos en la retina o a alguna disfunción de los procesos nerviosos del ojo. Este defecto se conoce como daltonismo en referencia al químico inglés John Dalton, que lo padecía y fue el primero en describirlo.
Otra enfermedad relacionada con la percepción del color es la acromatopsia, y las personas que la padecen ven en blanco y negro.

El color, por tanto, no sólo interesa a físicos y a químicos, sino que es estudiado también por fisiólogos, psicólogos, por los artistas, etc.

Como son percibidos los colores de los objetos.

Un cuerpo opaco, es decir no transparente absorbe gran parte de la luz que lo ilumina y refleja una parte más o menos pequeña. Cuando este cuerto absorve todos los colores contenidos en la luz blanca, el objeto parece negro.

Cuando refleja todos los colores del espectro, el objeto parece blanco. Los colores absorbidos desaparecen en el interior del objeto, los reflejados llengan al ojo humano. Los colores que visualizamos son, por tanto, aquellos que los propios objetos no absorben, sinó que los propagan.

Absorción y Reflexión



Todos los cuerpos están constituidos por sustancias que absorben y reflejan las ondas electromagnéticas, es decir, absorben y reflejan colores.

Cuando un cuerpo se ve blanco es porque recibe todos los colores básicos del espectro (rojo, verde y azul) los devuelve reflejados, generándose así la mezcla de los tres colores, el blanco.

Si el objeto se ve negro es porque absorbe todas las radiaciones electromagnéticas (todos los colores) y no refleja ninguno.

El rojo de un cuerpo



El tomate nos parece de color rojo, porque el ojo sólo recibe la luz roja reflejada por la hortaliza, absorve el verde y el azul y refleja solamente el rojo. Un plátano amarillo absorbe el color azul y refleja los colores rojo y verde, los cuales sumados permiten visualizar el color amarillo.

Síntesis Aditiva (Color luz)



Los colores producidos por luces (en el monitor de nuestro ordenador, en el cine, televisión, etc) tienen como colores primarios, al rojo, el verde y el azul ( RGB) cuya fusión de estos, crean y componen la luz blanca, por eso a esta mezcla se le denomina, síntesis aditiva y las mezclas parciales de estas luces dan origen a la mayoría de los colores del espectro visible.

Síntesis Sustractiva (Color pigmento)



Los colores sustractivos, son colores basados en la luz reflejada de los pigmentos aplicados a las superfícies. Forman esta síntesis sustractiva, el color magenta, el cyan y el amarillo. Son los colores básicos de las tintas que se usan en la mayoría de los sistemas de impresión, motivo por el cual estos colores han desplazado en la consideración de colores primarios a los tradicionales.

La mezcla de los tres colores primarios pigmento en teoría debería producir el negro, el color más oscuro y de menor cantidad de luz, por lo cual esta mezcla es conocida como síntesis sustractiva. En la práctica el color así obtenido no es lo bastante intenso, motivo por el cual se le agrega negro pigmento conformandose el espacio de color CMYK.

Los procedimientos de imprenta para imprimir en color, conocidas como tricomía y cuatricomía se basan en la síntesis sustractiva.

Adobe Illustrator

Introduccion

Adobe Illustrator es un programa informático para diseño gráfico, desarrollado y comercializado por Adobe Systems, que ha definido en cierta manera el lenguaje gráfico contemporáneo mediante el dibujo vectorial. Es muy similar a Photoshop en cuanto herramientas, excepto que Illustrator es vectorial. Ademas de proporcinar la libertad creativa que necesitamos para materializar las ideas de forma rápida y eficaz. Podemos Convertir instantáneamente los mapas de bits en ilustraciones vectoriales y pintar de manera más intuitiva.
Las imágenes de bitmaps están hechas de una serie de puntos o píxeles.
Las imágenes vectoriales, en cambio están descriptas por formulas matemáticas.

Las imágenes Bitmap son en consecuencia:
a) grandes en tamaño
b) muy engorrosas para editar
c) difíciles y lentas para manejar

Por el contrario, las imágenes vectoriales se caracterizan por ser:
a) de tamaño muy pequeño
b) completamente editables
c) redimensionables sin perder calidad
d) fáciles y rápidas de manejar

Por ultimo, gracias a las paletas inteligentes y los espacios de trabajo optimizados ahorraremos tiempo. Además, gracias a la integración con otros programas, se podrá producir extraordinarios gráficos para formato impreso, vídeo, sitios webs, dispositivos móviles y casi cualquier destino que se le ocurra.

Nuevas funciones

Calco interactivo; Convierta con rapidez y precisión fotos, escaneados u otras imágenes de bits en trazados vectoriales escalables con la función Calco interactivo.



Pintura interactiva; Aplique color a cualquier área de las ilustraciones y utilice los trazados superpuestos para crear nuevas formas con la función Pintura interactiva, que colorea intuitivamente,
además de detectar y corregir los huecos.



Paleta Control; Descubra las nuevas características y funciones de forma más rápida en la paleta contextual Control. El acceso a las herramientas basadas en la selección a partir de una única ubicación elimina la necesidad de diversas paletas.



Compatibilidad con la composición en capas de Adobe Photoshop; Controle la visibilidad de las composiciones en capas de los archivos de Photoshop® vinculados, incrustados o abiertos con Illustrator CS2.



Opciones de trazos ampliados; Controle la posición de un trazo en un trazado seleccionando centrada, interior o exterior.



Escala de grises coloreada; Asigne un punto de color a una imagen vinculada, incrustada o abierta, o aplique incluso un punto de color a una sombra paralela y tenga la seguridad de que la ilustración hará la separación correctamente al imprimir.



Compatibilidad con PDF/X; Cree maquetaciones fiables y listas para imprimir mediante el formato PDF/X de la norma ISO y de la norma ANSI.

Curvas de Bézier

La forma con que se generan estas instrucciones para crear un vector, objeto constituído por una serie de puntos y líneas rectas o curvas, definidas matemáticamente, es a través de las llamadas Curvas de Bézier. Cada objeto:

.Tiene una línea de contorno y está relleno de un color a elegir. Las características de contorno (o filete) y relleno se pueden cambiar en cualquier momento.
.Se puede agrupar, separar, recortar, intersectar... y relacionar de otras formas con el resto de objetos del dibujo.
.Si es independiente se manipula separadamente del resto de objetos; se pueden ordenar de cualquier manera en forma de superposición.





Si en lugar de unir dos puntos con una recta lo hacemos con una curva, nos encontramos con los elementos esenciales de una curva Bézier: los puntos se denominan nodos o puntos de anclaje. La forma de la curva se define por unos puntos invisibles en el dibujo que se llaman puntos de control, manejadores o manecillas. En general, para trazar segmentos rectos se hace clic con el útil de dibujo (la pluma), se mueve el ratón y se hace clic en un nuevo punto, y así sucesivamente. Para crear segmentos suaves, curvados, hacemos clic y mantenemos apretado el botón mientras ajustamos la forma de la curva. Esta forma puede modificarse posteriormente, moviendo los puntos de control según se desee. Los segmentos rectos pueden conectar con segmentos curvos.

Tutorial Gratuito de Illustrator (Videos)

Introduccion
Tecnicas de la herramienta pluma
Conceptos basicos & tecnicas

http://vtc.com/products/illustrator10-spanish.htm

Redes Informaticas

Son un conjunto de equipos conectados entre sí con la finalidad de compartir información y recursos entre si.

Tipos de Redes
Se pueden clasificar según:

1.-Extensión
De acuerdo con la distribución geográfica, se habla de redes:

a)Locales o LAN (Red de Area Local)
Una LAN (Local Area Network) es un sistema de interconexión de equipos de equipos informáticos basado en líneas de alta velocidad (decenas o cientos de megabits por segundo) y que suele abarcar, como mucho, un edificio.

b)Metropolitanas o MAN (Red de Area Metropolitana)
Una MAN (Metropolitas Area Network) es un sistema de interconexión de equipos informáticos distribuidos en una zona que abarca diversos edificios, por medios pertenecientes a la misma organización propietaria de los equipos. Este tipo de redes se utiliza normalmente para interconectar redes de área local.

c)Extensas o WAN (Red de Areas Extensas)
Una WAN (Wide Area Network) es un sistema de interconexión de equipos informáticos geográficamente dispersos, que pueden estar incluso en continentes distintos. El sistema de conexión para estas redes normalmente involucra a redes públicas de transmisión de datos.

2.-Topología
La topología o forma lógica de una red puede ser:

a)Anillo
Las estaciones están unidas una con otra formando un círculo por medio de un cable común. Las señales circulan en un solo sentido alrededor del círculo, regenerándose en cada nodo.
En un anillo doble, dos anillos permiten que los datos se envíen en ambas direcciones. Esta configuración crea redundancia (tolerancia a fallos), lo que significa que si uno de los anillos falla, los datos pueden transmitirse por el otro. Además, si ambos anillos fallan, una "reiniciación" en el fallo puede devolver la topología a un anillo.

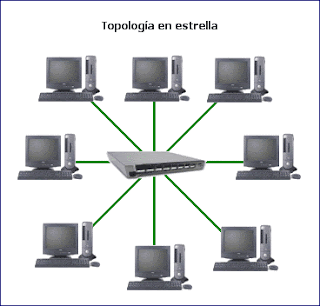

b)Estrella
Es una red en la cual las estaciones están conectadas directamente a un punto central y todas las comunicaciones se han de hacer necesariamente a través de este. Todas las estaciones están conectadas por separado a un centro de comunicaciones, concentrador o nodo central, pero no están conectadas entre sí. Esta red crea una mayor facilidad de supervisión y control de información ya que para pasar los mensajes deben pasar por el hub o concentrador, el cual gestiona la redistribución de la información a los demás nodos. La fiabilidad de este tipo de red es que el malfuncionamiento de un ordenador no afecta en nada a la red entera, puesto que cada ordenador se conecta independientemente del hub, el costo del cableado puede llegar a ser muy alto. Su punto fuerte consta en el hub, ya que es el que sostiene la red en uno, y es el elemento que parte.



c)Bus
en la que todas las estaciones están conectadas a un único canal de comunicaciones por medio de unidades interfaz y derivadores. Las estaciones utilizan este canal para comunicarse con el resto. Es la más sencilla por el momento.
La topología de bus tiene todos sus nodos conectados directamente a un enlace y no tiene ninguna otra conexión entre nodos. Físicamente cada host está conectado a un cable común, por lo que se pueden comunicar directamente, aunque la ruptura del cable hace que los hosts queden desconectados.



d)Árbol
Esta estructura de red se utiliza en aplicaciones de televisión por cable, sobre la cual podrá basarse las futuras estructuras de redes que alcancen los hogares. También se ha utilizado en aplicaciones de redes locales analógicas de banda ancha.



e)Trama
Esta estructura de red es toca de las WAN, pero también se puede utilizar en algunas aplicaciones de redes locales (LAN). Los nodos están conectados cada uno con todos los demás.



COMBINACIONES DE ELLA

a)Anillo en Estrella
Esta topología se utiliza con el fin de facilitar la administración de la red. Fícamente, la red es una estrella centralizada en un concentrador, mientras que a nivel lógico, la red es un anillo.



b)Bus en Estrella
El fin es igual a la anterior. En este caso la red es un bus que se cablea fícamente como una estrella por medio de concentradores.



c)ESTRELLA JERARQUICA
Esta estructura de cableado se utiliza en la mayor parte de las redes locales actuales, por medio de concentradores dispuestos en cascada para formar una red jerárquica.

3.-Medio Fisico
El medio físico es el medio utilizado para conectar los equipos informáticos que constituyen la red. Los medios más comunes en la actualidad son:
Los cables de cobre utilizados para transmisión son conductores clásicos que en ocasiones no son de este metal, sino aleaciones que mejoran las características eléctricas del cable.Los tipos de claves más utilizados para la transmisión de datos son:

a)Coaxial
El término coaxial quiere decir eje común ya que un cable coaxial está formado pur un conductor central rodeado de una capa de material aislante o dieléctrico, rodeada a su vez por una malla de hilos conductores cubierta por una funda de material aislante y protector, Formado así cuatro capas concéntricas, como se ve en la figura:


Cable coaxial RG-59.
A: Cubierta protectora de plástico
B: Malla de cobre
C: Aislante
D: Núcleo de cobre

b)Twinaxial
Este tipo de cable es una variación del coaxial que dispone de dos conductores centrales, envueltos cada uno en un aislante. Se utiliza en instalaciones de redes de tipo token ring.

.Par Trenzado Apantallado (STP, Shielded Twisted Pair)
Este tipo de cable está formado por grupos de dos conductores cada uno con su propio asilante trenzados entre sí y rodeados de una pantalla de material conductor, recubierta a su vez por un aislante. Cada grupo se trenza con los demás que forman el cable y, el conjunto total se rodea de una malla conductora y una capa de aislante protector. Esta disposición reduce las interferencias externas, las interferencias entre pares y la emisión de señales producidas por las corrientes que circulan por el cable. Un uso común de este tipo de cables es la conexión de los tranceptores insertados en el coaxial de una red 10base5 con la tarjeta de red de una estación.

.Par Trenzado sin Pantalla (UTP, Unshielded Twisted Pair)
En este tipo de cable, los conductores aislados se trenzan entre sí en pares y todos los pares del cable a su vez. Esto reduce las interferencias entre pares y la emisión de señales. Estos cables se utilizan, sobre todo, para los sistemas de cableado integral, combinando telefonía y redes de transmisión de datos, principalmente 10baseT .

Fibra optica; Las fibras se utilizan como guís de haces de luz láser sobre los cuales se modulan las señales que transmiten la información, permitiendo que la luz describa trayectorias curvadas, necesarias para poder instalar las redes en los edificios.

Radio; Las ondas de radio fueron el primer medio utilizado para transmitir información y, gracias a los avances tecnológicos como la telefonía celular y el auge de los equipos portátiles, se están convieritendo en uno de los medios de transmisión más utilizados en la actualidad.

Luz; La luz se utilizó aún antes que la radio para transmitir información, ya los griegos utilizaban espejos para comunicarse con sus barcos en el mar. Pero ha sido necesario mejorar los sistemas de producción de luz láser para permitir transmitir información electrónica con velocidades similares a los cables. Ya existen equipos que pueden establecer enlaces de varios kilómetros a 5-10 Mbits/s con un costo alrededor del millón de pesetas.

4.-Protocolos de Bajo Nivel

En cierto modo, seria la forma en que las señales se transmiten por el cable, transportando tanto datos como información y los procedimientos de control de uso del medio por los diferentes nodos. Los protocolos de bajo nivel más utilizados son:

Ethernet

El protocolo de red Ethernet fue diseñado originalmente por Digital, Intel y Xerox por lo cual, la especificación original se conoce como Ethernet DIX. Posteriormente, IEEE ha definido el estándar Ethernet 802.3. La forma de codificación difiere ligeramente en ambas definiciones.Es el método de conexión más extendido en la actualidad.La velocidad de transmisión de datos en Ethernet es de 10Mbits/s.En el caso del protocolo Ethernet/IEEE 802.3, el acceso al medio se controla con un sistema conocido como CSMA/CD(Carrier Sense Multiple Access with Collision Detection, Detección de Portadora con Acceso Múltiple y Detección de Colisiones), cuyo principio de funcionamiento consiste en que una estación, para transmitir, debe detectar la presencia de una señal portadora y, si exite, comienza a transmitir. Si dos estaciones empiezan a transmitir al mismo tiempo, se produce una colisión y ambas deben repetir la transmisión, para lo cual esperan un tiempo aleatorio antes de repetir, evitando de este modo una nueva colisión, ya que ambas no escogerán el mismo tiempo de espera.Existen cuatro tipos de Ethernet:

10base5
Es la Ethernet original. Utiliza cable coaxial grueso y transceptores insertados en él. La longitud máxima del bus es de 500 m con 100 estaciones por segmento, a una distancia mínima de 2.5 m entre puntos de inserción de los tranceptores.

10base2
El costo de instalación del coaxial y los tranceptores de las redes 10base5 las hacía prohibitivas para muchas empresas, lo cual indujo la utilización de un cable más fino y, por tanto más barato, que además no necesitaba tranceptores insertados en él. Por esto, también se le conoce Ethernet fino o cheaper-net(red barata). La longitud máxima es de 185 metros y un máximo de 30 estaciones por segmento.

10baseT
El costo del cable coaxial fino sigue siendo mayor que el del cable telefónico de pares trenzados. Como en la mayoría de los edificios el tendido de la líneas de teléfono estaba hecho con cables de cuatro pares y el teléfono solo utiliza uno, se diseñó un modo de transmitir las señales Ethernet de 10 Mbits/s sobre dos pares trenzados en segmentos de hasta 100 metros. Esta facilidad de aprovechar los tendidos existentes ha dado gran popularidad a este tipo de Ethernet, siendo el más utilizado en la actualidad. Este tipo de Ethernet tiene una topología de estrella.

10baseF
Es la especificación Ethernet sobre fibra optica. Los cables de cobre presentan el problema de ser susceptibles tanto de producir como de recibir interferencias. Por ello, en entornos industriales o donde existen equipos sensibles a las interferencias, es muy útil poder utilizar la fibra. Normalmente, las redes Ethernet de fibra suelen tener una topología en estrella.

Token Ring
Las redes basadas en protocolos de paso de testigo (token passing) basan el control de acceso al medio en la posesión de un testigo. Éste es un paquete con un contenido especial que permite transmitir a la estación que lo tiene. Cuando ninguna estación necesita transmitir, el testigo va circulando por la red de una a otra estación. Cuando una estación transmite una determinada cantidad de información debe pasar el testigo a la siguiente.Las redes de tipo token ring tienen una topología en anillo y están definidas en la especificación IEEE 802.5 para la velocidad de transmisión de 4 Mbits/s.Existen redes token ring de 16 Mbits/s, pero no están definidas en ninguna especificación de IEEE.

Atm
Asynchronous Transfer Mode(Modo de transferencia asíncrono). Es la especificación más reciente y con mayor futuro. Permite velocidades de a partir de 156 Mbits/s legando a superar los 560 Mbits/s. Se basa en la transmisión de pequeños paquetes de datos de 56 bytes, con una mínima cabecera de dirección que son conmutados por equipos de muy alta velocidad. La gran ventaja de esta especificació es la capacidad que tiene para transmitir información sensible a los retardos como pueden ser voz o imágenes digitalizadas combinada con datos, gracias a la capacidad de marcar los paquetes como eliminables, para que los equipos de conmutación puedan decidir que paquetes transmitir en caso de congestión de la red.

5.-Protocolo de Conección y Acceso

FTP (file transfer protocol); Una de las alternativas más importantes que nos permite Internet es la transferencia de archivos de un ordenador a otro desde cualquier parte del mundo.
ftp://usuario@servidor.artsgrafiques.org

AFP (Apple Filing System); permite compartir carpetas e impresoras como el SMB/CIFS de Microsoft.
afp://servidor.artsgrafiques.org

SMB; (Server Message Block); permite compartir archivos e impresoras (entre otras cosas) entre nodos de una red. Es utilizado principalmente en ordenadores con Microsoft Windows.
smb://nombredns/nombrecompartido
smb://direcccionIP/nombrecompartido

HTTP (Hyper text Transfer Protocol); Transferencia de HiperTexto es un sencillo protocolo cliente-servidor que articula los intercambios de información entre los clientes Web y los servidores HTTP.
http://thisisrock.net/
